ANSI CLASS l25,PNl6
ANSI CLASS l 50，PN20
ANSI CLASS 250,PN25
ANSI CLASS 300,PN40
SFV雙通道過濾器．特殊為清潔處理或更換過濾網時介質流通不可中斷的管路而設計。
SFV雙通道過濾器，體內為旋塞密封并帶有系通潤滑設計。
| CL.125PNl6CI | BODY鑄鐵體 | 200PSI@100下 |
|---|---|---|
| CL.150 PN20 CS/SS | BODY鑄鋼不銹鋼體 | 285PSI@100下 |
| CL.300 PN40 CS/SS | BODY鑄鋼不銹鋼體 | 720PSI@100下 |
| 球鐵體、蓋、SS304柱塞、SS304柱塞、氟化橡膠密封 |
|---|
| 碳鋼體、蓋、ss30樾、SS304網、氟化橡膠密封 |
| SS304體、蓋、ss304柱塞，ss304網、氟化橡膠密封 |
| SS316體、蓋、SS316柱塞、SS316網、氟化橡膠密封 |
| 青鋼體、蓋、SS316柱塞、SS31611網、氟化橡膠密封 |

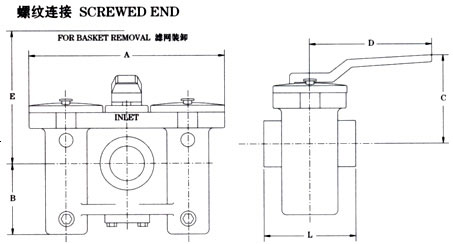

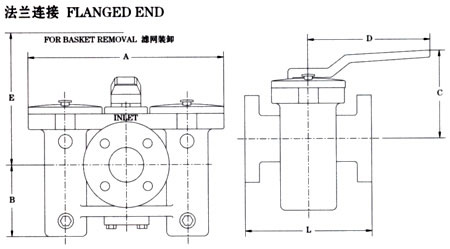

| Size 尺寸 | SCREWED END螺紋聯接 | FLANGED END法蘭聯接 | Weight 重量 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | L | A | B | C | D | E | L | |||
| DN20 | 3/4” | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 44 |
| DN25 | 1” | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 44 |
| DN32 | l l/4” | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 54 |
| DN40 | l l/2” | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 65 |
| DN50 | 2” | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 | 105 |
| DN65 | 2 1/2” | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 | 160 |
| DN80 | 3” | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 | 235 |
| DNl00 | 4” | 25.33 | 14.4 | ll | 10.6 | 17 | 17.9 | 25.33 | 14.4 | 1l | 10.6 | 17 | 17.9 | 400 |
