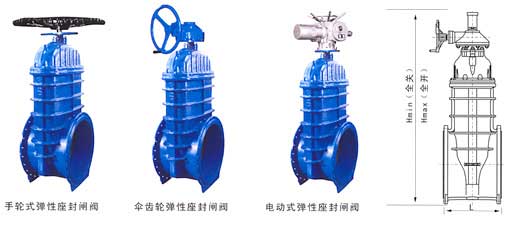

大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕松自如地開關,也可根據用戶的要求加裝開閉指示柱,或電動、氣動執行機構。密封、防銹功能極佳,安全可靠,使用壽命長。可立式臥式安裝,此大口徑彈性座封閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。


公稱壓力:1.0~2.5MPa
公稱通徑:500~1200mm
工作溫度:0~120℃
適用介質:水、油、氣等
法蘭標準:GB/T17241.6GB9113
試驗標準:GB13927API598

| NO. | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 | 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 3 | 內六角螺栓 | 碳化處理 |
| 4 | 密封圈 | 三元乙丙或丁腈橡膠 |
| 5 | 閥蓋 | 灰鑄鐵、球墨球鐵、鑄鋼 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | “O”形密封圈 | 丁腈橡膠 |
| 8 | 止推軸承 | 錫青銅 |
| 9 | 螺栓 | 碳鋼、合金鋼 |
| 10 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 11 | 防塵罩 | 丁腈橡膠 |
| 12 | 手輪 | 可鍛鑄鐵 |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| Hmin(全關) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| Hmax(全開) | 165 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H(電動) | 電動裝置可由用戶指定 | ||||||
