適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

工作原理

當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封而打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

技術參數

• 使用介質：浩凈水

• 使用壓力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa

• H142X 10—A：O 05MPa～1MPa

• 介質溫度：≤60℃

性能特點

1. 運用液壓原理控制，結構新穎合理。

2. 工作平穩可靠。在規定的使用壓力范圍內可保證無水錘沖擊。

3. 重量輕，體積小。

4. 安裝維修方便。

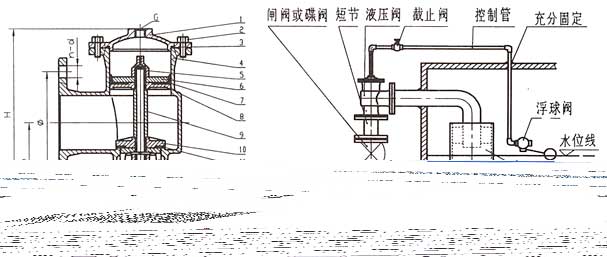

結構示意圖

 1.閥蓋；2.螺栓：3.0型密封圈；4.閥體；5.螺母；6.壓蓋；7.密封圈；8.壓蓋2：9.活塞桿；l0.閥瓣；11.密封墊；12.導向壓蓋；13.螺母

安裝形式及注意事項

將液壓水位控制閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。
 液壓水位控制閥進水管和出水管連接法蘭Hl42x一4T—A為0 6MPa標準法蘭；
 Hl42x 10—A為IMPa標準法蘭。
 進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。
 浮球閥安裝應距離水管一米以上；
 為防止虹吸倒流，水箱內出口管出水口應略高于控制水位。
 為防止噪聲及水位波動，出水口應設置消能筒。
 使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。
 因主閥關閉要滯后浮球閥關l才j約30～50秒，故水箱要有足夠的空余容積，以防溢水。
 為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。
 如安裝在地下室水池，則應在地下泵房安裝報警裝置。
 液壓水位控制閥只提供液壓閥和浮球閥，其余設備均由用戶另購或自制。

結構和安裝尺寸
