國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
特點
產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

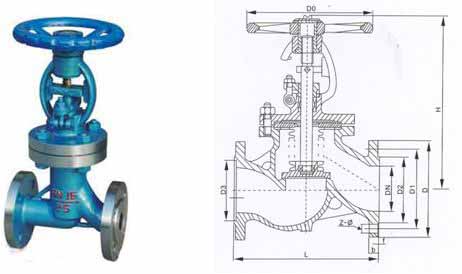

主要外型尺寸及連接尺寸
| DN | L | D | D1 | D2 | b | f | Do | H | N-ΦZ |
|---|---|---|---|---|---|---|---|---|---|
| 1.6(PN16) | |||||||||
| 15 | 130 | 95 | 65 | 46 | 14 | 2 | 100 | 236 | 4-14 |
| 20 | 150 | 105 | 75 | 56 | 16 | 2 | 100 | 242 | 4-14 |
| 25 | 160 | 115 | 85 | 65 | 16 | 3 | 125 | 286 | 4-14 |
| 32 | 180 | 140 | 100 | 76 | 18 | 3 | 125 | 295 | 4-18 |
| 40 | 200 | 150 | 110 | 84 | 18 | 3 | 150 | 330 | 4-18 |
| 50 | 230 | 165 | 125 | 99 | 20 | 3 | 150 | 350 | 4-48 |
| 65 | 290 | 185 | 145 | 118 | 20 | 3 | 200 | 400 | 4-18 |
| 80 | 310 | 200 | 160 | 132 | 20 | 3 | 200 | 430 | 8-18 |
| 100 | 350 | 220 | 180 | 156 | 22 | 3 | 250 | 465 | 8-18 |
| 125 | 400 | 250 | 210 | 184 | 22 | 3 | 250 | 505 | 8-18 |
| 150 | 480 | 285 | 240 | 211 | 24 | 3 | 300 | 613 | 8-22 |
| 200 | 600 | 340 | 295 | 266 | 24 | 3 | 420 | 714 | 12-22 |
| 250 | 730 | 405 | 355 | 319 | 26 | 3 | 500 | 810 | 12-26 |
| 300 | 850 | 460 | 410 | 370 | 28 | 4 | 670 | 910 | 12-26 |
國標波紋管截止閥
主要外型尺寸及連接尺寸
| DN | L | D | D1 | D2 | D3 | b | f | F1 | Do | H | N-ΦZ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5(25) | |||||||||||
| 15 | 130 | 95 | 65 | 46 | / | 14 | 2 | / | 100 | 236 | 4-14 |
| 20 | 150 | 105 | 75 | 56 | / | 16 | 2 | / | 100 | 242 | 4-14 |
| 25 | 160 | 115 | 85 | 65 | / | 16 | 3 | / | 125 | 286 | 4-14 |
| 32 | 180 | 140 | 100 | 76 | / | 18 | 3 | / | 125 | 295 | 4-18 |
| 40 | 200 | 150 | 110 | 84 | / | 18 | 3 | / | 150 | 330 | 4-18 |
| 50 | 230 | 165 | 125 | 99 | / | 210 | 3 | / | 150 | 350 | 4-18 |
| 65 | 290 | 185 | 145 | 118 | / | 22 | 3 | / | 200 | 400 | 8-18 |
| 80 | 310 | 200 | 160 | 132 | / | 24 | 3 | / | 200 | 430 | 8-18 |
| 100 | 350 | 235 | 190 | 156 | / | 24 | 3 | / | 250 | 465 | 8-22 |
| 125 | 400 | 270 | 200 | 184 | / | 26 | 3 | / | 250 | 505 | 8-26 |
| 150 | 480 | 300 | 250 | 211 | / | 28 | 3 | / | 300 | 613 | 8-26 |
| 200 | 600 | 360 | 310 | 274 | / | 30 | 3 | / | 420 | 714 | 12-26 |
| 250 | 730 | 425 | 370 | 330 | / | 32 | 3 | / | 500 | 810 | 12-30 |
| 300 | 850 | 485 | 430 | 389 | / | 34 | 4 | / | 670 | 910 | 12-30 |
| 4.0(40) | |||||||||||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 100 | 236 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 100 | 242 | 4-14 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 125 | 286 | 4-14 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 3 | 4 | 125 | 295 | 4-18 |
| 40 | 200 | 140 | 110 | 85 | 78 | 18 | 3 | 4 | 150 | 330 | 4-18 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 150 | 350 | 4-18 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 200 | 400 | 8-18 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 200 | 430 | 8-18 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 250 | 465 | 8-23 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 250 | 505 | 8-25 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 300 | 613 | 8-25 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 420 | 714 | 12-30 |
| 250 | 730 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 500 | 810 | 12-34 |
| 300 | 850 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 670 | 910 | 16-34 |
波紋管截止閥基本概述
波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。波紋管閥門，一是因為它的結構簡單，二是其價格便宜，這使得它到目前為止還幾乎沒有“競爭對手”。唯一可以與隔膜閥競爭的是所謂的波紋管發明呢，即通常所說的波紋管閥。
波紋管截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。這種波紋管閥門由于其價格太高，盡管有著比隔膜閥更好的技術上的優勢，但是仍很難與隔膜閥進行抗衡，如本文所介紹的那樣。 本類閥門在管道中一般應當水平安裝。
波紋管截止閥使用優點
雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免；
外泄漏，并符合國際密封標準；
沒有流體損失，降低能源損失，提高工廠設備安全；
使用壽命長，減少維修次數，降低經營成本；
堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
