交叉桁架體系-兩向正交正放網架 兩向正交正放網架的構成特點是：兩個方向的平面桁架垂直交叉，且分別與邊界方向平行。這種網架的上、下弦平面呈正方形，基本單元為六面體，屬幾何可變。為保證結構的幾何不變性以及增加空間剛度，應適當設置水平支撐，以有效傳遞水平力。對周邊支承網架，水平支撐宜在上弦或下弦網格內沿周邊設置；對點支承網架，水平支撐則應在通過支承點的主桁架附近設置。 |
|
 |
交叉桁架體系-兩向正交斜放網架 兩向正交斜放網架的構成特點是：兩個方向的豎向平面桁架垂直交叉，且與邊界成45°夾角。兩向正交斜放網架中平面桁架與邊界斜交，各片桁架長短不一，靠近角部的短桁架相對剛度較大，對與其垂直的長桁架有一定的彈性支承作用，從而減小了長桁架中部的正彎矩。在周邊支承情況下，它較兩向正交正放網架剛度大、用料省。對矩形平面其受力也較均勻。當長桁架直通角柱時，四個角支座會產生較大向上拉力，設計中應予注意。如采用圖b 所示布置方式，拉力可由兩榀桁架承受。適用于正方形和長方形的建筑平面。 |
|
 |
交叉桁架體系-三向網架 三向網架的構成特點是：三個方向的豎向平面桁架互成60°角斜向交叉。在三向網架中，上、下弦平面的網格均為正三角形，因此這種網架是以若干穩定的三棱體作為基本單元所組成的幾何不變體系。 |
|
 |
四角錐體系-正放四角錐網架 正放四角錐網架的構成特點是：以倒四角錐體為組成單元，上、下弦桿均與相應邊界平行。正放四角錐網架的上、下弦節點均分別連接八根桿件。正放四角錐網架的桿件受力比較均勻，空間剛度較其它類型四角錐網架及兩向網架為好。當采用鋼筋混凝土板作屋面板時，板的規格單一，便于起拱，屋面排水相對容易處理。但因桿件數目較多其用鋼量可能略高些。正放四角錐網架一般適用于建筑平面呈正方形或接近于正方形的周邊支承、點支承（有柱帽或無柱帽）大柱距、以及設有懸掛吊車的工業廠房與有較大屋面荷載的情況。 |
|
 |
四角錐體系-正放抽空四角錐網架 構成特點：在正放四角錐網架的基礎上，除周邊網格不動外，適當抽掉一些四角錐單元中的腹桿和下弦桿，使下弦網格尺寸比上弦網格尺寸大一倍。其受力與正交正放交叉梁系相似。正放抽空四角錐網架的桿件數目較少，構造簡單，經濟效果好，起拱比較方便。不過抽空以后，下弦桿內力的均勻性較差，剛度比未抽空的正放四角錐網架小些，但能夠滿足工程要求。正放抽空四角錐網架適用于中、小跨度或屋面荷載較輕的周邊支承、點支承以及周邊支承與點支承混合等情況。 |
|
 |
四角錐體系-斜放四角錐網架 斜放四角錐網架的構成特點：以倒四角錐體為組成單元，由錐底構成的上弦桿與邊界成45°夾角，而連接各錐頂?shù)南孪覘U則與相應邊界平行。斜放四角錐網架上弦桿長度比下弦桿長度小，在周邊支承的情況下，通常是上弦桿受壓，下弦桿受拉，因而桿件受力合理。此外，節點處匯交的桿件（上弦節點六根，下弦節點八根）相對較少，用鋼量較省。周邊支承的斜放四角錐網架，在支承沿周邊切向無約束時，四角錐體可能繞Z軸旋轉而造成網架的幾何可變，因此必須在網架周邊布置剛性邊梁；點支承的斜放四角錐網架，可在周邊設置封閉的邊桁架。 |
|
 |
三角錐網架-抽空三角錐網架 三角錐網架的構成特點是：以等腰三角錐體為組成單元，由于三角形的穩定性，因而整體抗彎、抗扭剛度好。構成特點是：在三角錐網架的基礎上，除周邊網格不動外，適當抽掉一些三角錐單元中的腹桿和下弦桿。 |
|
| 使用單位委托我公司設計網架請?zhí)峁﹨?shù)： · 網架平面尺寸 · 支撐條件及圈梁寬度 · 結構形式 · 上下弦荷載 · 網格尺寸 · 排水方向及坡度 · 網架高度 · 其他特殊要求 | ||
 |
|
 |

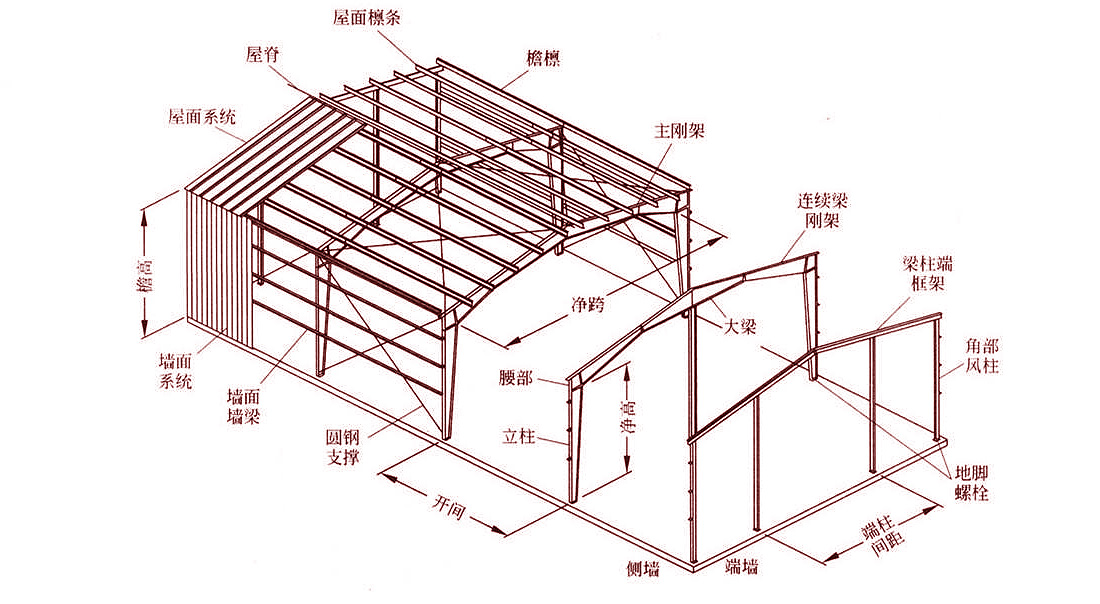

LRF系統是屋面小坡度的剛性框架，柱子采用等截面柱或變截面柱，屋面梁變截面，變截面位置為優質設計，用料經濟合理，橫梁中間部分接近水平，內部不設柱子使廠房內具有極佳的凈跨尺寸，且使用方便，同時該系統不需要較高的中間凈空，屋面坡度較小，這樣可以節省非使用空間的采暖和保溫方面的費用，該系統基本上能滿足各種用途的建筑物，一般來說，這是經濟的設計。 寬度：9--48m 檐高：3--9m 屋面坡度：1:12 1:16 1:20 柱距：6m 7.5m 8m 9m 剛性，搭接圍梁。 |
 |
LRFM系統除具備了LRF系統的一切特點以外，又能設置1--5排內柱，使廠房體型更加龐大，內部流水線布置，更加緊湊、高效，廠區土地得到充分利用，這種經濟的設計非常適用于倉庫、辦公室、輕工業裝備廠等。 寬度：1柱24--54m,2柱36--84m,3柱48--108m 檐高：3--9m 屋面坡度：1:12 1:16 1:20 柱距：6m 7.5m 8m 9m |
 |
LP4M系統具備LP2M和LP2的一切特征，使之具有現代化的外觀和小的屋面坡度，采用無螺釘屋面系統，防雨性能好，如同一切LP系統配桁架或縱向托梁系統，形成內部空間柱距達到12M，15M，18M，該系列用于購物中心、超市、倉儲、商業辦公樓較為理想。 寬度；1柱15--48m,2柱30--72m,3柱45--96m 檐高：3.7--7.5m 屋面坡度：1:48 柱距：6m 7.5m 8m 9m 內嵌圍梁。 |
 |
LSSM系統建筑物屋面坡度較小，且為單斜坡，單一排水區的形式，典型的搭接圍梁和小屋面結構是它的結構特點，因此適用于原建筑物的擴建，和商店、簡易倉庫等。該系統也可以通過增加內柱來加大凈跨空間，使之更實用。 寬度；無柱18--25m,1柱18--31m,2柱35--46m,3柱48--61m 檐高：3.7--7.5m 屋面坡度：1:48 柱距：6m 7.5m 8m 9m 剛性，搭接圍梁。 |
 |
LP2系統采用等截面柱，平底梁，屋面坡度小，內部無無用空間，節省采暖降溫費用，墻柱和圍梁外邊齊干，穩定性好，墻線簡煉，具有很好的商業應用價值，適合于做辦公樓、超市、食堂、學校、禮堂等。 寬度：9--24m 檐高：3--7.5m 屋面坡度：1:12 1:16 1:20 柱距：6m 7.5m 8m 9m 內嵌圍梁。 |
 |
LP2M系統具備LP2系統的一切特征，并具備了剛性框架，LRFM系統的特點，再加上內柱使該系列的商業應用在設計方面更經濟，特別適合于倉庫、展示廳、大型服裝廠等。 寬度：1柱15--48m,2柱34--72m,3柱48--96m 檐高：3.6--7.5m 屋面坡度：1:24 1:30 1:36 柱距：6m 7.5m 8m 9m 內嵌圍梁 剛性，搭接圍梁。 |
 壓型板 |
|
|||||||||||||||||||||||||||||||||||||||
 復合板材 |
|
|||||||||||||||||||||||||||||||||||||||
 玻璃屋面 |
|
|||||||||||||||||||||||||||||||||||||||
 卡布隆板 (5800x2100 800x1200) 兩種規格 |
|
|||||||||||||||||||||||||||||||||||||||
 夾芯板 |
|
|||||||||||||||||||||||||||||||||||||||
